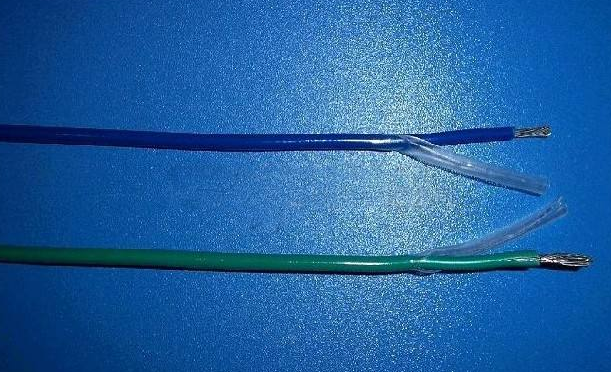

擠出溫度應(yīng)根據(jù)出口速度、空氣溫度和尼龍橡膠產(chǎn)量進(jìn)行調(diào)整。注意擠出機(jī)頸部的溫度，即接頭處的溫度。此外，該區(qū)域內(nèi)有濾網(wǎng)、濾板套筒等部件，難以就地加熱。如果加熱不符合要求，尼龍6快速冷凝，當(dāng)尼龍護(hù)套料在該區(qū)域固化時(shí)，很容易啟動(dòng)機(jī)器，擠出機(jī)無(wú)法出膠，螺桿將斷裂。因此，啟動(dòng)時(shí)頸部溫度或頸部附近溫度應(yīng)高出5℃，以便于傳熱。各部件溫度達(dá)到規(guī)定值后，應(yīng)保持5-10分鐘，以確保頸部溫度符合預(yù)定要求，避免冷凝和堵塞。此外，當(dāng)螺釘剛啟動(dòng)時(shí)，特別注意螺釘電流表，查看電流是否明顯過(guò)大。如果電流過(guò)高，機(jī)器將立即停止，加熱溫度將升高或繼續(xù)加熱。

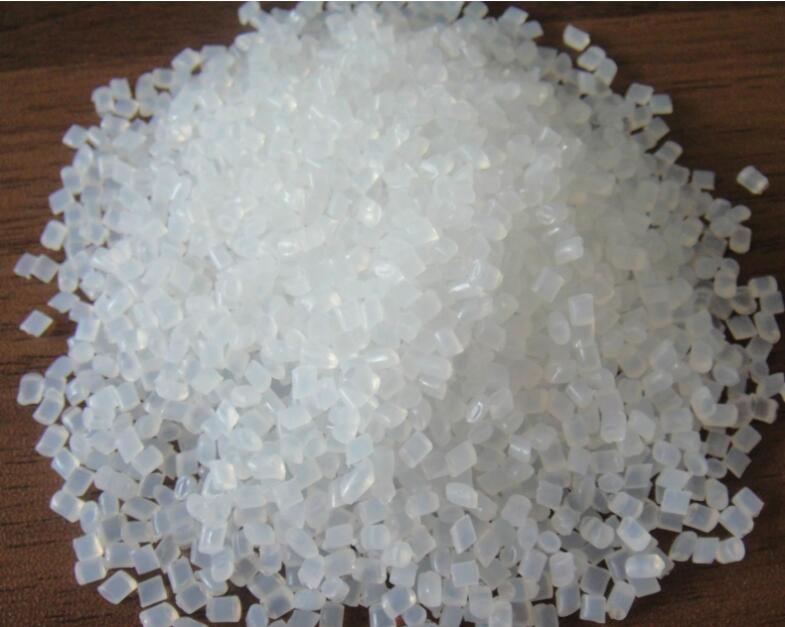

尼龍6擠出溫度窄，溫度控制嚴(yán)格。如果溫度過(guò)高，尼龍就會(huì)燒焦；如果溫度過(guò)低，會(huì)導(dǎo)致尼龍凝結(jié)固化，導(dǎo)致模具堵塞。尼龍6的熔點(diǎn)為215℃，縮合速度很快。因此，擠出機(jī)各部分的溫度控制必須略高于215℃。從進(jìn)料口到擠出模的溫度控制允許偏差如下：
